الجهاز الإرسال والاستقبال من الألياف البصريةهي وحدة تحويل وسائط نقل Ethernet تقوم بتبادل الإشارات الكهربائية المزدوجة الملتوية قصيرة المسافة والإشارات الضوئية بعيدة المدى.يطلق عليه أيضًا المحول الكهروضوئي في العديد من الأماكن ، ويتم استخدام المنتج بشكل عام في بيئة الشبكة الفعلية حيث لا يمكن تغطية كابل Ethernet ويجب استخدام الألياف الضوئية لتمديد مسافة الإرسال ، وعادة ما يتم وضعها في تطبيق طبقة الوصول الخاصة بـ شبكة المنطقة الحضرية ذات النطاق العريض من الألياف الضوئية ؛في الوقت نفسه ، يساعد في توصيل آخر ميل من الألياف الضوئية بالمدينة.لعبت شبكة المنطقة المحلية والشبكة الخارجية أيضًا دورًا كبيرًا.

ببساطة ، دور جهاز الإرسال والاستقبال من الألياف البصرية هو التحويل المتبادل بين الإشارات الضوئية والإشارات الكهربائية.يتم إدخال الإشارة الضوئية من المنفذ البصري ، ويتم إخراج الإشارة الكهربائية من المنفذ الكهربائي (واجهة رأس بلورية RJ45 الشائعة) ، والعكس صحيح ، وتتمثل العملية تقريبًا في: تحويل الإشارات الكهربائية إلى إشارات ضوئية ، ونقلها عبر الألياف الضوئية ، ثم تحويل الإشارات الضوئية إلى إشارات كهربائية في الطرف الآخر ، ثم توصيلها بأجهزة التوجيه والمفاتيح وغيرها من المعدات.

ما هي تصنيفات أجهزة الإرسال والاستقبال من الألياف البصرية

تجعل زوايا المشاهدة المختلفة الناس لديهم فهم مختلف لأجهزة الإرسال والاستقبال المصنوعة من الألياف الضوئية:

على سبيل المثال ، وفقًا لمعدل الإرسال ، يتم تقسيمه إلى أجهزة إرسال واستقبال من الألياف الضوئية 10M و 100M ،10 / 100M أجهزة الإرسال والاستقبال من الألياف البصرية التكيفيةو 1000 متر من أجهزة الإرسال والاستقبال من الألياف البصرية ؛

وفقًا لطريقة العمل ، يتم تقسيمها إلى أجهزة إرسال واستقبال من الألياف الضوئية تعمل في الطبقة المادية وأجهزة إرسال واستقبال من الألياف الضوئية تعمل في طبقة ارتباط البيانات ؛

من وجهة النظر الهيكلية ، يتم تقسيمها إلى أجهزة إرسال واستقبال من الألياف الضوئية على سطح المكتب (قائمة بذاتها) وأجهزة إرسال واستقبال من الألياف الضوئية مثبتة على حامل ؛

وفقًا لألياف الوصول المختلفة ، هناك اسمان: جهاز الإرسال والاستقبال الليفي متعدد الأوضاع وجهاز الإرسال والاستقبال الليفي أحادي الوضع.

بالإضافة إلى ذلك ، هناك أجهزة إرسال واستقبال بصرية أحادية الألياف وأجهزة الإرسال والاستقبال ذات الألياف الضوئية المزدوجة، وأجهزة إرسال واستقبال مدمجة من الألياف البصرية للطاقة وأجهزة إرسال واستقبال خارجية من الألياف الضوئية ، بالإضافة إلى أجهزة إرسال واستقبال الألياف الضوئية المُدارة وأجهزة إرسال واستقبال الألياف الضوئية غير المُدارة.

تكسر أجهزة إرسال واستقبال الألياف الضوئية حدود 100 متر لكابلات Ethernet في نقل البيانات ، بالاعتماد على رقائق التحويل عالية الأداء والمخازن المؤقتة ذات السعة الكبيرة ، بينما تحقق حقًا أداء نقل وتبديل غير معوق ، كما أنها توفر حركة مرور متوازنة ، وعزل التعارضات و يضمن اكتشاف الأخطاء والوظائف الأخرى مستوى عالٍ من الأمان والاستقرار أثناء نقل البيانات.

أين هو نطاق تطبيق أجهزة الإرسال والاستقبال من الألياف البصرية

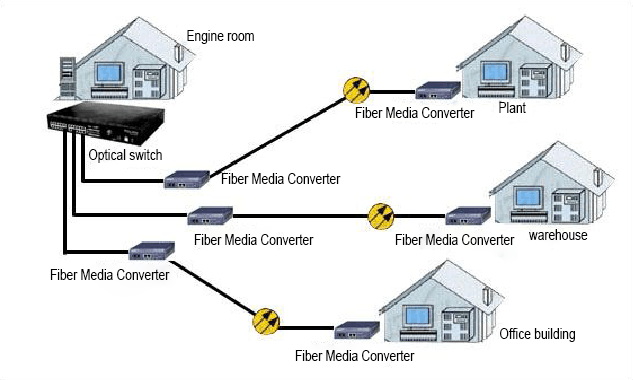

في جوهره ، يكمل جهاز الإرسال والاستقبال من الألياف الضوئية فقط تحويل البيانات بين الوسائط المختلفة ، والتي يمكن أن تدرك الاتصال بين محولين أو أجهزة كمبيوتر في نطاق 0-120 كيلو متر ، ولكن التطبيق الفعلي لديه المزيد من التوسع.

1. ندرك الترابط بينمفاتيح.
2. يدرك الترابط بين المحول والكمبيوتر.
3. إدراك الترابط بين أجهزة الكمبيوتر.
4. مرحل الإرسال: عندما تتجاوز مسافة الإرسال الفعلية مسافة الإرسال الاسمية لجهاز الإرسال والاستقبال ، خاصةً عندما تتجاوز مسافة الإرسال الفعلية 120 كيلومترًا ، إذا سمحت ظروف الموقع ، استخدم جهازي إرسال واستقبال للتتابع من الخلف إلى الخلف أو التحويل من الضوء إلى البصري التتابع هو حل فعال للغاية من حيث التكلفة.
5. تحويل أحادي متعدد الأوضاع: عندما تكون هناك حاجة إلى اتصال ليفي متعدد الأوضاع بين الشبكات ، يمكن استخدام محول أحادي متعدد الأوضاع للاتصال ، مما يحل مشكلة تحويل الألياف أحادية الوضع متعدد الأوضاع.
6. الإرسال المتعدد بتقسيم الطول الموجي: عندما تكون موارد كبل الألياف الضوئية لمسافات طويلة غير كافية ، من أجل زيادة معدل استخدام الكبل البصري وتقليل التكلفة ، يمكن استخدام جهاز الإرسال والاستقبال ومضاعف تقسيم الطول الموجي معًا لنقل قناتي معلومات عن نفس زوج الألياف الضوئية.
