El transceptor de fibra óptica es una unidad de conversión de medios de transmisión Ethernet que intercambia señales eléctricas de par trenzado de corta distancia y señales ópticas de larga distancia.De acuerdo con sus necesidades, se divide principalmente en transceptores ópticos de fibra única y transceptores ópticos de fibra dual. A continuación, presentaremos en detalle ¿qué es un transceptor óptico monomodo de fibra única/fibra dual?¿Cuáles son las diferencias entre los transceptores ópticos monomodo de fibra única y monomodo de fibra dual?Si estás interesado, ¡echemos un vistazo!
que es untransceptor monomodo de fibra óptica?
Transceptor de fibra óptica monomodo de fibra única, el equipo de fibra única puede ahorrar la mitad de la fibra óptica, es decir, para lograr la recepción y transmisión de datos en una fibra óptica.
Transceptor de fibra óptica monofibra: Los datos recibidos y enviados se transmiten por una fibra óptica.Como sugiere el nombre, los equipos de fibra única pueden ahorrar la mitad de la fibra óptica, es decir, para recibir y enviar datos en una fibra óptica, lo cual es muy adecuado para lugares donde los recursos de fibra óptica son escasos.Este tipo de producto utiliza tecnología de multiplexación por división de longitud de onda y la mayoría de las longitudes de onda utilizadas son 1310nm y 1550nm.Sin embargo, debido a que no existe un estándar internacional unificado para los productos transceptores de una sola fibra, los productos de diferentes fabricantes pueden ser incompatibles cuando están interconectados.Además, debido al uso de la multiplexación por división de longitud de onda, los productos transceptores de una sola fibra generalmente tienen las características de una gran atenuación de la señal.Actualmente, la mayoría de los transceptores de fibra óptica en el mercado son productos de doble fibra, que son más maduros y estables, pero requieren más fibras.
que es untransceptor monomodo de fibra óptica dual?
El transceptor de fibra óptica de fibra dual monomodo y el tipo de transceptor de fibra óptica bidireccional de fibra única son equipos de conversión fotoeléctrica, que tienen la ventaja de ahorrar la mitad de la fibra.
El transceptor de fibra óptica bidireccional de fibra única es un dispositivo de conversión fotoeléctrica que utiliza tecnología de multiplexación por división de longitud de onda para enviar y recibir datos en una fibra óptica y convierte señales eléctricas y señales ópticas de red.Los transceptores de fibra óptica bidireccional de fibra única se han vuelto más populares en los últimos años.La ventaja es que puede ahorrar la mitad de la fibra óptica.No existe un estándar internacional unificado para la falta de la mitad de la fibra óptica.Los productos producidos por varios fabricantes son generalmente compatibles y tienen una estabilidad ligeramente peor que los productos de doble fibra.Actualmente, los transceptores de fibra óptica en el mercado todavía están dominados por productos de fibra dual.
Cuál es la diferencia entretransceptores ópticos monomodo de fibra única y monomodo de fibra dual?
El multimodo monomodo depende del cable óptico, la fibra dual de fibra única se refiere a la transmisión de fibra de un núcleo o la transmisión de fibra de dos núcleos;monomodo se refiere al uso de cables ópticos monomodo, los transceptores de fibra única usan solo un núcleo, ambos extremos Ambos están conectados a este núcleo, y los transceptores en ambos extremos usan diferentes longitudes de onda ópticas, por lo que las señales ópticas se pueden transmitir en un núcleoEl transceptor de doble fibra utiliza dos núcleos, uno para enviar y otro para recibir, un extremo está transmitiendo y el otro extremo debe insertarse en el puerto de recepción, es decir, los dos extremos deben cruzarse.
En la aplicación específica de modo único y modo dual, la cantidad de modo múltiple es mayor que la de modo único, principalmente en el rango de cableado por debajo de 500 m, el modo múltiple ya puede cumplir, aunque el rendimiento no es tan bueno como monomodo.El modo único se utiliza en entornos por encima de los 500 m o en entornos con requisitos de ancho de banda elevados, principalmente en aplicaciones de campo a gran escala, como el nivel empresarial.Porque la estabilidad de trabajo y el rendimiento demódulos de fibra ópticason mucho mejores que los transceptores, en aplicaciones monomodo con requisitos de alto rendimiento, pocas empresas usan transceptores, sino que usan directamente módulos en su lugar.

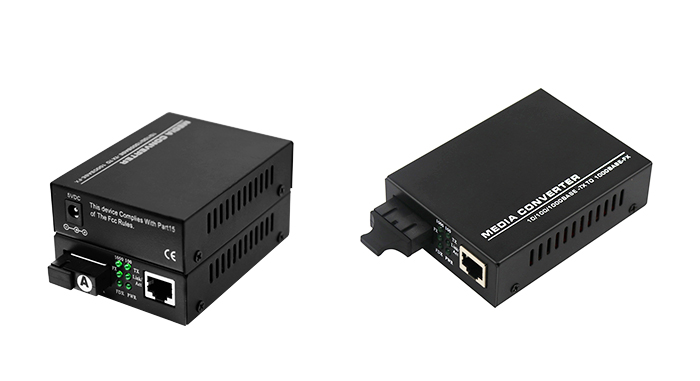

La fibra simple y la fibra dual generalmente tienen dos puertos, y los dos puertos de la fibra dual están relativamente cerca.Están marcados con TX y RX, uno para enviar y otro para recibir, que están designados;los dos puertos para una sola fibra generalmente son P1, P2 indica que ambos puertos pueden enviar y recibir por separado, es decir, un puerto se usa para completar el envío y la recepción, por lo que se denomina fibra única.Los transceptores ópticos TX y RX representan recepción y transmisión.Hay dos tipos de transceptores ópticos: uno es de modo único y el otro es de modo dual.Al igual que una carretera con líneas de un solo carril, el tráfico puede estar congestionado.Si se trata de una línea de línea dual, será mucho más suave, por lo que es obvio que los transceptores de modo dual son más estables.
Fibra única significa que solo se utiliza una fibra para conectar dos transceptores.La fibra dual es más común y requiere dos fibras, y el precio de la fibra simple es ligeramente más alto.El transceptor multimodo recibe múltiples modos de transmisión, la distancia de transmisión es relativamente corta y el transceptor monomodo solo recibe un solo modo;la distancia de transmisión es relativamente larga.Aunque se está eliminando el multimodo, todavía hay muchas aplicaciones en monitoreo y transmisión de corta distancia debido al precio más bajo.Los transceptores multimodo corresponden a fibras ópticas multimodo, y los monomodo y monomodo se corresponden entre sí.No se pueden mezclar.
