1. EPON hálózat bemutatása
EPON(Ethernet Passive Optical Network) egy feltörekvő optikai szálas hozzáférési hálózati technológia, amely pont-többpont struktúrát, passzív optikai szálas átviteli módot alkalmaz, nagy sebességű Ethernet platformon és TDM időosztásos MAC (MediaAccessControl) média hozzáférés-vezérlési módon alapul. Különféle szélessávú hozzáférési technológiák biztosítása az integrált szolgáltatásokhoz.Az úgynevezett „passzív” azt jelenti, hogy az ODN nem tartalmaz aktív elektronikus eszközöket és tápegységeket, és mindegyik passzív eszközökből áll, például optikai elosztókból (Splitter).PON technológiát használ a fizikai rétegben, Ethernet protokollt a kapcsolati rétegben, és a PON topológiát használja az Ethernet hozzáférés eléréséhez.Ezért egyesíti a PON technológia és az Ethernet technológia előnyeit: alacsony költség, nagy sávszélesség, erős skálázhatóság, rugalmas és gyors szolgáltatás-átszervezés, kompatibilitás a meglévő Ethernettel, kényelmes kezelés stb.
Az EPON képes megvalósítani a hang-, adat-, videó- és mobilszolgáltatások integrációját.Az EPON rendszer főként OLT-ből (optikai vonali terminál) áll,ONU(optikai hálózati egység), ONT (optikai hálózati terminál) és ODN (optikai elosztó hálózat).A hálózat hozzáférési hálózati szintjén található, és elsősorban szélessávú szolgáltatások optikai szálas csatlakozására alkalmas.Ba.
Az aktív hálózati eszközök közé tartozik a központi irodai rack berendezés (OLT) és az optikai hálózati egység (ONU).Az optikai hálózati egység (ONU) interfészt biztosít a felhasználóknak az adat-, video- és telefonhálózatok és a PON között.Az ONU kezdeti szerepe az optikai jel vétele, majd a felhasználó által igényelt formátumba konvertálása (Ethernet, IP broadcast, telefon, T1/E1 stb.).Az OLT berendezések optikai szálon keresztül csatlakoznak az IP maghálózathoz.Az optikai hozzáférési hálózat bevezetése 20 km-es lefedettséggel rendelkezik, amely biztosítja, hogy aOLTaz optikai hozzáférési hálózat kiépítésének kezdeti szakaszától a hagyományos nagyvárosi konvergencia csomóponttá fejleszthető, ezzel egyszerűsítve a hozzáférési hálózat konvergencia rétegének hálózati struktúráját és megtakarítva a végirodák számát.Ezen túlmenően az optikai hozzáférési hálózat nagy kapacitása, nagy hozzáférési sávszélessége, nagy megbízhatósága és több szolgáltatású QoS szintű támogatási képességei is valósággá tették a hozzáférési hálózat egységes, integrált és hatékony hordozó platform felé történő fejlődését.
2. Az EPON hálózat alapelvei

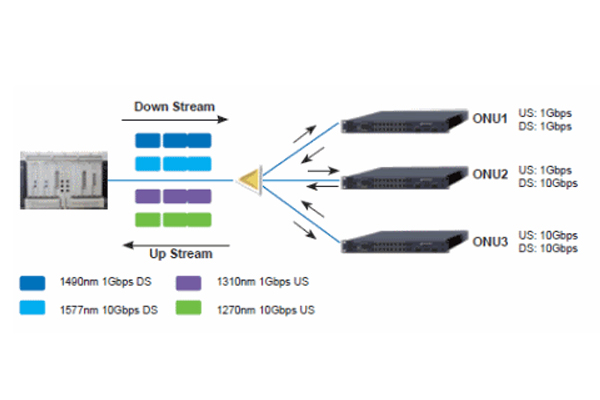

Az EPON rendszer WDM technológiát használ az egyszálas kétirányú átvitel megvalósításához, 1310 nm-es upstream és 1490 nm-es hullámhosszakat használva az adatok és a hang továbbítására, a CATV szolgáltatások pedig 1550 nm-es hullámhosszt használnak a átvitelhez.Az OLT a központi irodában van elhelyezve a csatorna kapcsolatának elosztására és vezérlésére, és valós idejű felügyeleti, felügyeleti és karbantartási funkciókkal rendelkezik.Az ONU a felhasználói oldalon van elhelyezve, az OLT és az ONU pedig 1:16/1:32 arányban csatlakozik egy passzív optikai elosztó hálózaton keresztül.Annak érdekében, hogy ugyanazon a szálon több felhasználótól érkező jeleket leválaszthassuk, a következő két multiplexelési technika használható.
(1) A downstream adatfolyam műsorszórási technológiát alkalmaz.Az EPON-ban az OLT-tól több ONU-hoz történő downstream adatátvitel folyamatát adatszórással küldik el.Az adatok az OLT-tól lefelé, változó hosszúságú információs csomagok formájában több ONU-hoz továbbíthatók.Minden információs csomagnak van egy EPON-csomagfejléce, amely egyedileg azonosítja, hogy az információs csomag az ONU-1, ONU-2 vagy ONU-3 számára kerül-e elküldésre.Megjelölhető az összes ONU-hoz vagy egy adott ONU-csoporthoz (multicast információs csomag) küldött broadcast információs csomagként is.Amikor az adatok megérkeznek az ONU-hoz, az ONU fogadja és felismeri a címegyeztetésen keresztül neki küldött információs csomagokat, és elveti a többi ONU-nak küldött információs csomagokat.Az ONU regisztrálása után egyedi LLID kerül kiosztásra;az OLT összehasonlítja az LLID regisztrációs listát az adatok fogadásakor, és amikor az ONU adatokat fogad, csak a saját LLID-jének megfelelő kereteket vagy broadcast kereteket fogad.
(2) Az upstream adatáramlás TDMA technológiát alkalmaz.Az OLT összehasonlítja a LLID regisztrációs listát az adatok fogadása előtt;minden ONU küld egy adatkeretet az OLT központi irodai berendezés által egységesen lefoglalt időrésben;a lefoglalt időrés (a távolságmérő technológián keresztül) kiegyenlíti az egyes ONU-k távolságának hézagát, és elkerüli az egyes ONU ütközéseket.
